Metal Pall Ring

Metal Pall Ring

Product Introduction

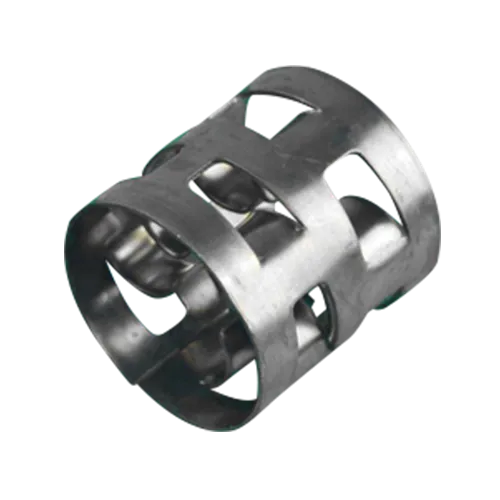

Metal Pall Ring packing dibuat dari lembaran baja dan 2 baris jendela berlubang dengan bilah bagian dalam yang terbuka pada dinding ring. Terdapat 5 bilah pada setiap baris jendelanya. Setiap bilah tersebut melengkung ke bagian tengah dari ring. Umumnya, 35% dari total area dinding ring merupakan area mulutnya. Jumlah lubang yang banyak pada dinding ring membuat gas dan cairan pada tower dapat dengan bebas melintas melalui jendelanya. Material yang digunakan antara lain carbon steel, stainless steel 304, 304L, 410, 316, dan 316L.

Functional Characteristics


Metal Pall ring memiliki penurunan tekanan yang rendah, efisiensi serta distribusi cairan yang tinggi daripada Bauer ring dengan ukuran yang sama. Dapat diterapkan pada bermacam-macam pemisahan, alat absorb dan deabsorb, unit atmospheric vacuum, dekarbonisasi ammonia sintesis dan sistem desulfurasi, pemisahan etilbenzena, pemisahaan isooctane / metilbenzena dll.

Physical and Chemical Properties
Ukuran (mm) Akumulasi bobot (kg/m^3) Nilai akumulasi per m^3 Luas permukaan (m^2/m^3) Voidage (%) Dry packing factor m^-1
6*6*0.3 900 4000000 904 88.6 1307.4
10*10*0.3 480 768000 482 93.8 583.8
13*13*0.3 420 410000 415 4.8 489.2
16*16*0.3 348 201000 344 95.5 393.2
25*25*0.4 288 53500 212 96.2 229.8
25*25*0.5 367 53500 216 95 237.2
25*25*0.6 439 53500 219 94.2 244.1
38*38*0.4 193 15180 143 97.2 148.4
38*38*0.5 246 15180 145 96.7 151.7
38*38*0.6 328 15000 146 95.9 154.6
50*50*0.5 315 6500 106 97.5 128.5
50*50*0.8 315 6500 108 96.8 130.5
50*50*1.0 380 6500 132.5 96.0 134.0
76*76*1.0 265 1920 69 97.4 79.6
89*89*1.0 224 1220 61 97.1 66.2
Packaging Scheme
metal_mallapale_packing
Metal Mallapale Packing

Metal Mallapale packing yang bergelombang terbuat dari pelat berpori dengan lekukan pada permukaannya, sehingga menjaga karakteristik strukturnya.

metal_saddle_ring
Metal Saddle Ring

Metal Saddle Ring packing persegi dikembangkan oleh Norton di Amerika Serikat.

metal_step_ring
Metal Step Ring

Metal Step Ring packing dengan sudut miring pada sisinya, serta memiliki kekuatan mekanis dan keluaran gas dibandingkan dengan Bauer ring.
